Spectrum通用型数字化仪新增板载平均功能
“59xx系列新选件为需要对可能被噪声掩盖或失真的信号进行表征的用户提供了卓越的波形平均能力,”Spectrum技术总监Oliver Rovini表示,“基于FPGA的处理可实现超快速平均,即使对每次采集包多达64 KiSamples的波形也同样适用。该产品非常适合处理低电平信号或脉冲,以及因噪声过高而导致信号细节丢失的应用场景。这包括质谱分析、激光雷达、射电天文学、自动化、雷达、生物医学、核物理、通信与声纳等众多领域。”

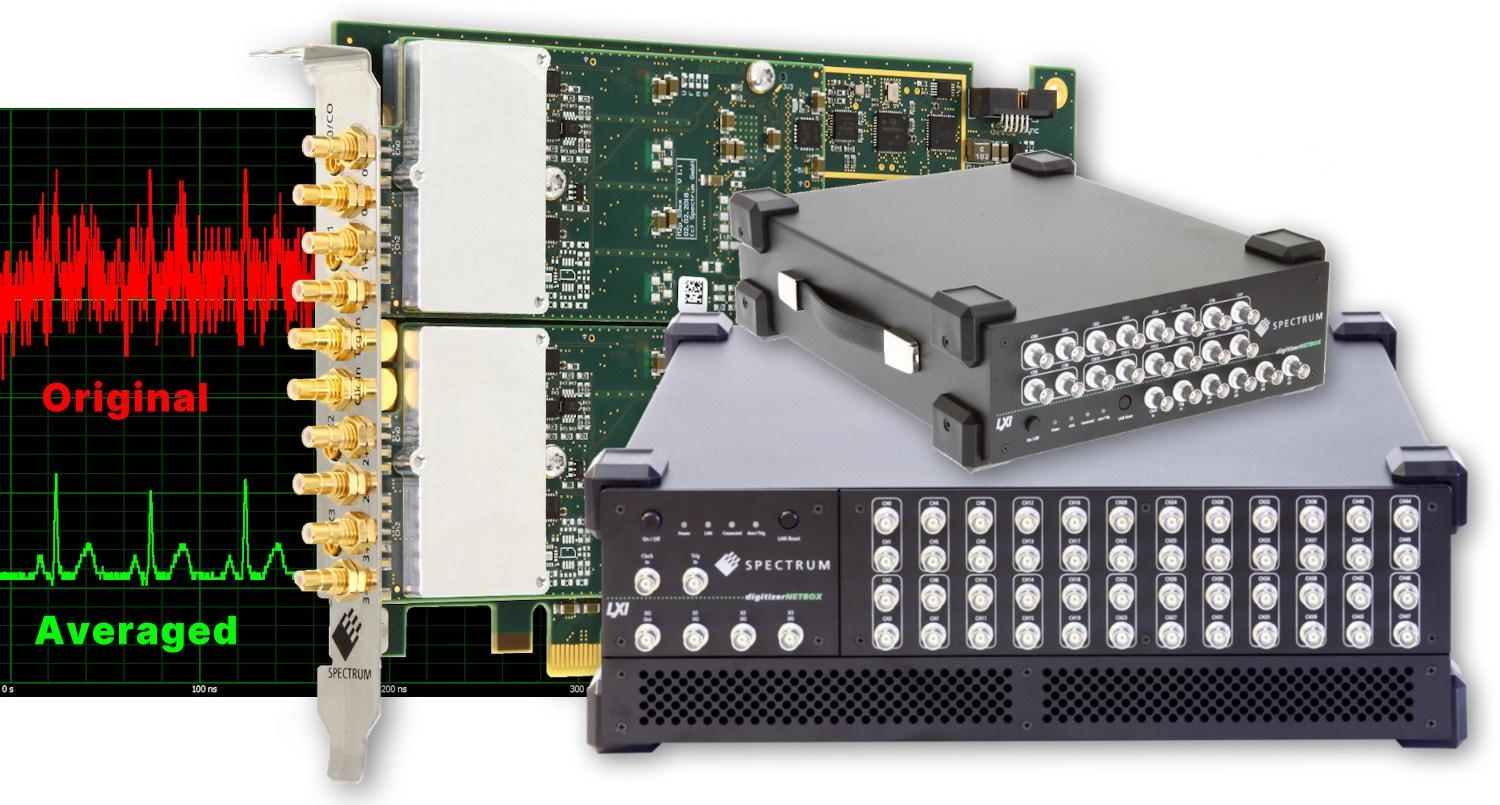

图1:59xx系列旗下52种不同型号的数字化仪均支持板载平均功能,提供PCIe和以太网(LXI)两种形态
59xx系列数字化仪
59xx系列数字化仪产品线包括24款PCIe卡型号和28款基于以太网的仪器。产品最高实时采样率可达5 MS/s至125 MS/s,16位分辨率,每张PCIe卡可选1至8个输入通道。每个独立仪器则提供4至48个输入通道。通过 Spectrum专有的Star-Hub系统可将多块PCIe卡连接起来,最多可构建128个完全同步通道的采集系统。PCIe卡可通过总线以高达700 MB/s的速率将采集数据流传输到PC或GPU。
求和平均
求和平均是一种基于时域的处理技术,可降低信号中的随机(不相关)噪声成分,从而提高信噪比(SNR)。同时,该过程还能提升数字化仪的测量分辨率和动态范围。图2展示了求和平均如何揭示原本会被过量噪声掩盖的信号细节。

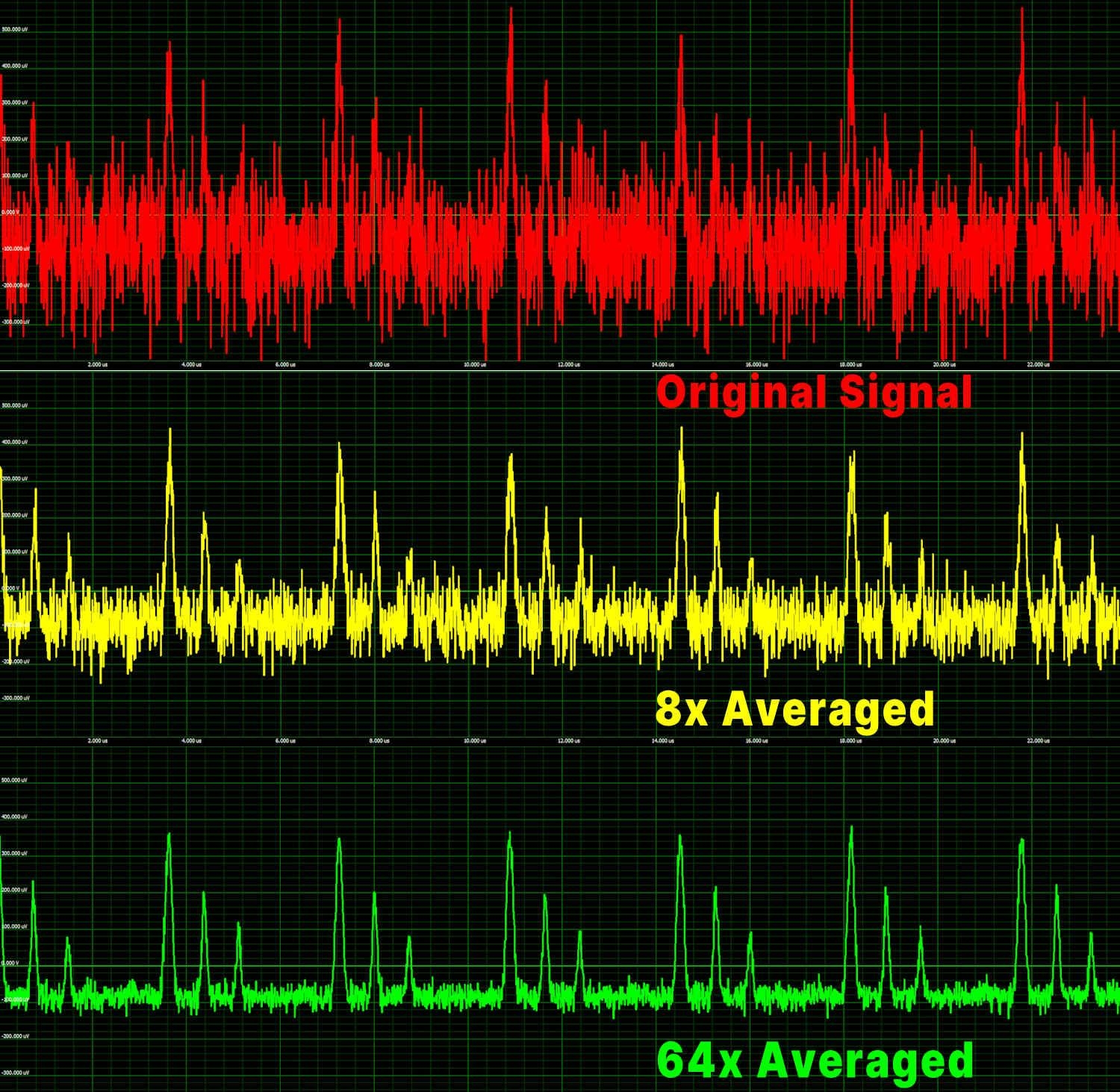

图2:通过对波形进行最多64次平均,从噪声中提取出低电平脉冲。
在该示例中,使用采样率为125 MS/s的M2p.5962数字化仪采集了一个低电平信号(约300 µV)。原始信号完全被随机噪声淹没(顶部波形)。进行8次平均后(中部波形)可观察到单次采集无法识别的细节,即每3.6 µs出现的三次脉冲。进一步进行64次平均(下部波形)则显著提升了信号质量,清晰地显示出一个幅度约为300 µV的脉冲,以及其后的若干较小脉冲。
理想情况下,如果噪声为随机性而信号具有重复性,则求和平均功能可使信噪比按测量次数(或平均次数)的平方根比例提升。例如,对信号进行64次平均可使信噪比提高多达12 dB,或使测量分辨率提升约2位。因此,求和平均具有极高的价值,可用于提升并扩展59xx系列数字化仪的16位分辨率。这一新选件名为M2p.xxxx-spavg,目前已适用于新型59xx系列数字化仪,并可升级安装到现有设备上。
关于Spectrum Instrumentation
Spectrum Instrumentation成立于1989年,采用独特的模块化设计理念并推出了200多款数字化仪和信号发生器产品,其中包括PC卡(PCIe和PXIe)以及独立的以太网设备(LXI)。在过去的35年间,公司已经赢得全球众多客户的信赖,旗下产品也被众多行业领军企业和多所知名大学广泛使用。公司总部位于德国汉堡附近,旗下产品均享有五年质保以及来自工程师团队的卓越服务。更多详情,请访问公司官网www.spectrum-instrumentation.com 。
